[스프링클러설비 완벽 해설] 습식과 준비작동식 밸브 차이부터 프리액션 밸브 세팅법과 비화재보 오작동 대처까지

현대 건축물에서 화재 진압의 성패를 가르는 가장 핵심적인 자동소화설비는 바로 스프링클러설비입니다. 화재 감지부터 경보, 초기 방수까지 사람의 개입 없이 자동으로 이루어지기 때문에 대형 화재로 번지는 것을 막는 결정적인 방패 역할을 합니다. 특히 최근 지하주차장 화재 사고들이 잇따르면서 스프링클러 헤드의 개방 여부와 밸브 작동 상태에 대한 입주민들의 관심이 매우 높아졌습니다. 건축물 용도에 따라 설치되는 스프링클러 밸브의 종류와 차이점, 관리자가 알아야 할 일상 점검 및 오작동 대처법을 상세히 정리합니다.

1. 습식(Wet)과 준비작동식(Pre-Action) 스프링클러의 구조적 차이와 적용 장소

습식과 건식밸브

스프링클러설비는 배관 내부에 무엇이 채워져 있는지, 그리고 밸브가 어떻게 개방되는지에 따라 크게 습식과 준비작동식으로 구분됩니다. 실내 주거 공간이나 난방이 유지되는 아파트 세대 내부에는 주로 '습식 스프링클러'가 설치됩니다. 습식은 1차측(수원 측)과 2차측(헤드 측 배관) 모두에 가압수가 항상 꽉 차 있는 구조입니다. 화재 열기로 인해 감열체(유리벌브 또는 퓨즈블링크)가 녹아 터지면 즉시 물이 쏟아져 나오는 가장 신속한 시스템이지만, 배관이 동결될 우려가 있는 장소에는 설치할 수 없다는 치명적인 약점이 있습니다.

이러한 동파 문제를 해결하기 위해 영하로 떨어지는 아파트 지하주차장이나 비난방 창고 등에 설치하는 방식이 바로 '준비작동식(프리액션 밸브) 스프링클러'입니다. 준비작동식은 밸브 1차측까지만 물이 차 있고, 2차측 배관은 평상시 대기압 상태의 빈 배관(공기)으로 유지됩니다. 따라서 혹한기에도 배관 내 동파 위험이 전혀 없습니다. 화재 시에는 천장에 설치된 화재감지기(A, B 교차회로)가 열이나 연기를 감지하여 솔레노이드 밸브(전동 구동기)를 동작시키고, 이를 통해 중간 챔버의 물이 빠지면서 밸브 클래퍼가 열려 2차측으로 물이 급송되는 2단계 작동 메커니즘을 가집니다.



2. 준비작동식(프리액션) 밸브 일상 점검 요령 및 셋팅 복구 절차

건식밸브 복구

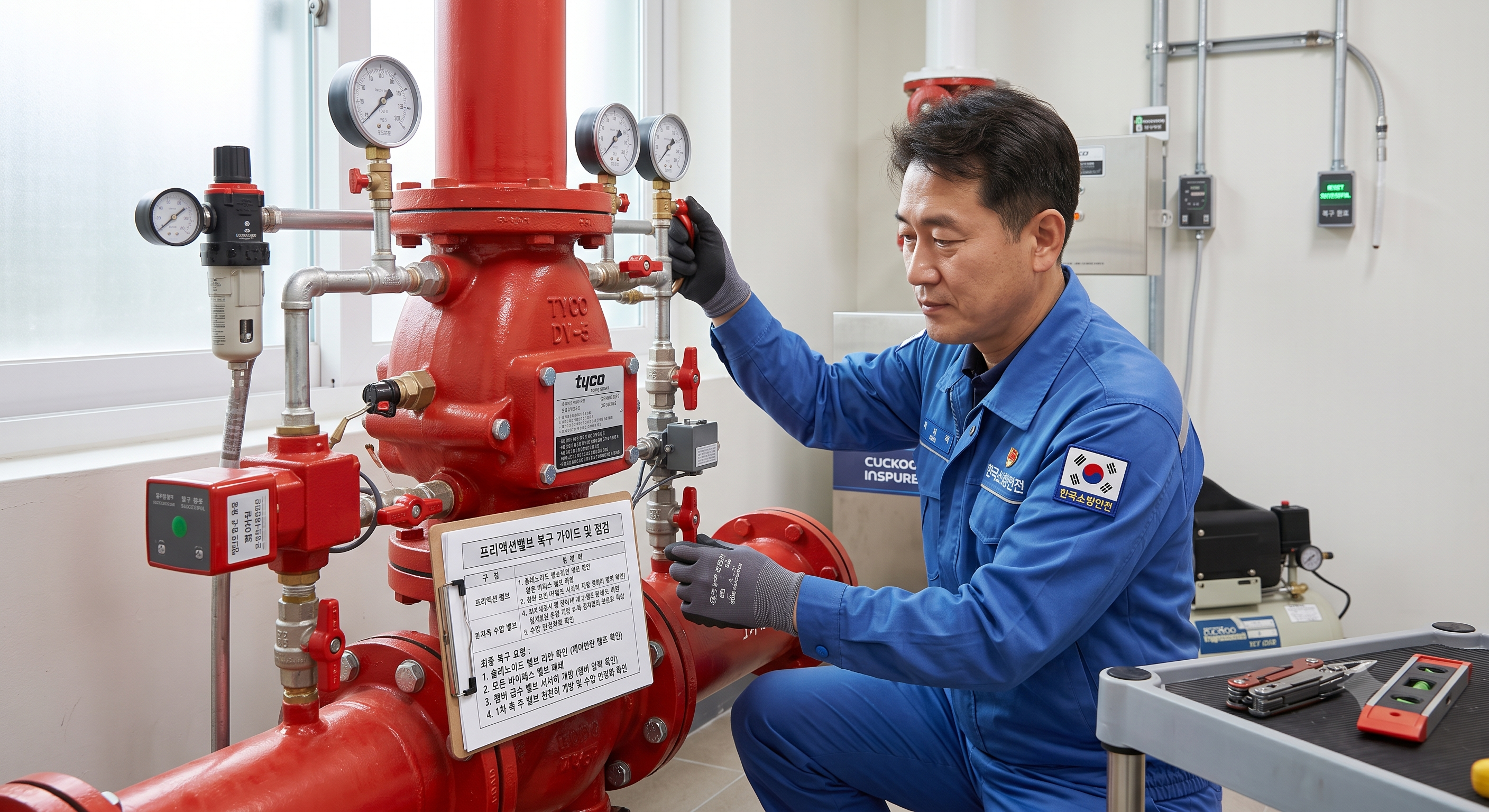

지하주차장을 순찰하거나 방재실을 관리할 때 준비작동식 밸브의 정상 가동 상태를 확인하는 것은 소방 안전의 기본입니다. 밸브 본체(프리액션 밸브) 주변에는 1차측과 2차측, 그리고 다이어프램 챔버의 압력을 나타내는 압력게이지가 부착되어 있습니다. 평상시에는 1차측 게이지와 셋팅 압력 게이지가 정상 급수압(보통 0.5~1.0MPa 수준)을 정상적으로 가리키고 있어야 하며, 2차측 게이지는 바늘이 반드시 '0'을 가리키고 있어야 합니다. 만약 2차측 게이지의 압력이 올라가 있다면 밸브 클래퍼 시트가 완벽히 밀착되지 않아 물이 배관 쪽으로 미세하게 새고 있다는 신호입니다.

화재 점검 후 밸브를 원상복구(셋팅)할 때는 정해진 순서를 엄격히 지켜야 수격 현상과 오작동을 막을 수 있습니다. 먼저 방재실의 수신반 복구 버튼을 눌러 연동 신호를 차단하고, 솔레노이드 밸브를 수동 복구(핀 세팅)합니다. 그 후 1차측 개폐 밸브를 잠근 상태에서 2차측 배수 밸브(드레인 밸브)를 활짝 열어 2차측 배관에 차 있던 잔여수를 완전히 퇴수시킵니다. 물이 다 빠지면 중간 챔버(다이어프램)에 물을 채우는 셋팅 밸브를 열어 압력을 형성시킨 뒤, 클래퍼가 딸깍하고 밀착된 것을 확인하고 1차측 주 밸브를 아주 천천히 열어 복구를 마무리해야 합니다.



3. 비화재보로 인한 헤드 오개방 및 배관 누수 시 긴급 대처 수칙

스프링클러는 완벽한 설비이지만, 노후화나 외부 충격, 또는 감지기 오작동으로 인해 불이 나지 않았는데도 물이 쏟아지는 '비화재보 누수 사고'가 종종 발생합니다. 특히 지하주차장에서 탑차나 이삿짐 트럭이 천장 스프링클러 헤드를 충격해 파손시키거나, 배관 연결 조인트가 부식되어 터질 경우 분당 80리터 이상의 막대한 물이 쏟아져 차량 침수와 고가의 기계 설비 파손으로 이어집니다.

이런 긴급 상황이 발생했을 때 가장 먼저 취해야 할 조치는 해당 구역을 담당하는 '프리액션 밸브의 1차측 주 개폐 밸브(OS&Y 밸브 또는 버터플라이 밸브)'를 신속히 차단(Close)하는 것입니다. 밸브실(소방 펌프 구역) 위치는 평소 지하주차장 기둥의 '프리액션 밸브실' 표지판을 통해 숙지되어 있어야 합니다. 만약 개별 헤드 하나만 파손되어 물이 뿜어져 나오는 상황이고 주 밸브 차단까지 시간이 걸린다면, 전용 '스프링클러 헤드 집게(스토퍼)'나 목재 쐐기를 헤드 분사구 틈새에 강하게 밀어 넣어 임시로 방수를 막는 응급조치가 큰 재산 피해를 줄일 수 있습니다. 누수를 멈춘 후에는 반드시 제어반에서 충압펌프와 주펌프를 수동 정지시키고 잔여수를 배수해야 2차 모터 과열 피해를 막을 수 있습니다.



스프링클러설비는 화재가 발생했을 때 생명과 재산을 지켜주는 가장 확실한 자동 진압 장치이지만, 평소 철저한 압력 관리와 밸브 셋팅이 뒷받침되지 않으면 결정적인 순간에 제 역할을 하지 못하거나 예기치 않은 누수 사고로 큰 피해를 부를 수 있습니다. 특히 동절기를 앞둔 시점이나 정기 소방 점검 시기에는 배관 내 보온 상태와 밸브 2차측 압력 게이지의 '0' 유지 여부를 수시로 확인하는 관리자의 세심한 관심이 필수적입니다. 건축물의 특성에 맞는 스프링클러 시스템의 구조를 정확히 이해하고 올바른 복구 및 응급 대처 요령을 숙지해 둔다면, 긴급 상황에서도 당황하지 않고 소중한 주거 공간과 자산을 안전하게 지켜낼 수 있습니다.
